Замок (бедлок) для бескамерки

Замок (бедлок) для бескамерки

Давно меня мучает идея сделать недорогой диск для бескамерного колеса, в которое при необходимости можно было бы также вставить камеру. В голове крутилось множество вариантов, но все они мне не подходили по той или иной причине. Всё упиралось в отсутствие специального оборудования — профилегиба, на котором можно было бы гнуть кольца из полосы на ребро. А вот кольца из уголка благодаря Димарику мы все гнуть научились. И вот в недрах моего черепа родилась вот такая конструкция замка (бедлока) для бескамерного колеса

Справедливости ради хочу отметить, что на такой вариант замка меня подтолкнули коллеги-вездеходчики из Чебоксар.
А вот так будут выглядеть кольца по отдельности

Замок (бедлок) для бескамерки

Поясню смысл идеи.

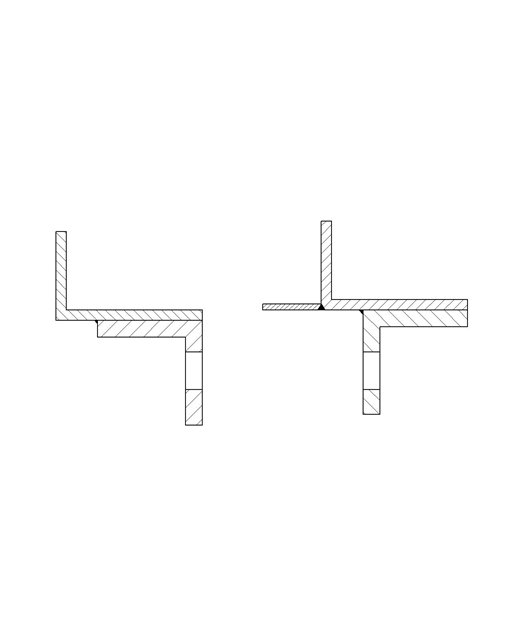

На всем известной оправке из полосы толщиной 2,5мм гнутся по два колца 1 и 3 на каждую сторону колеса. Диаметры колец при сварке выбираются так, чтобы кольцо 3 с небольшим натягом входило в посадочное колеса, а кольцо 1 должно телескопически входить в кольцо 3. К кольцу 3 герметично приваривается кольцо 6, согнутое из пластины шириной 15-20мм и толщиной 2-2,5мм. Так же к кольцам 1 и 3 привариваются уголочки в которых просверлены отверстия под болт М8. Количество болтов ,думаю, должно быть не менее 8-ми на каждую сторону диска. Собранное кольцо 3 герметично приваривается к конусу диска.

Автор: Игорь DIV
Обсуждение на форуме: http://www.pnevmohod.ru/forum/index.php?topic=1302.0
